邻室传热及对户内系统影响的研究

• 低碳节能建筑设计的相关问题及解决方法
• 江苏建筑职业技术学院图书馆设计文化理念
• 四川雅安名山县涌泉村抗震小学的设计理念
• 四川汶川5.12大地震的启示
• 汶川大地震震中纪念馆的创作思考
• 洛阳洛南新区雅安新城结构设计
• 绿色居住建筑的节地设计
• 广州珠江新城海心沙地下空间建筑设计方案
• 黔东南地区郎德苗寨民居的热适应性
• 西气东输工程中长输管道站场建筑模块化设计与应用

• 2013年中国建筑业前三季度分析简报
• 我对工程监理行业若干问题的思考
• 大学与建筑
• 从日本直岛的建设过程联想中国当代建筑发展
• 建筑服务业发展现状及营改增税制设计研究
• 椰子废弃物资源综合利用问题与对策
• 建筑生命周期环境管理与信息化解决方案
• 东莞至惠州城际铁路隧道安全风险评估与管理
• 工程爆破行业的信息化发展现状、实施问题和建议
• 改进的隧道监测系统(TMS)在隧道围岩变形监测中的应用

内容提示：以对邻室传热进行的实验研究为基础，并将家具蓄放热因素引入邻室传热分析，给出了可用于工程计算的不同情况下的推荐邻室传热温差值。同时在此基础上分析了邻室传热负荷对户内采暖水系统的影响，得出了邻室传热负荷可以不参与户内采暖系统水力计算的结论。此研究获得的推荐数据及分析结论已得到大规模工程实践的验证。

延伸阅读：计量供热 邻室传热 邻室传热温差 邻室传热负荷 问题的提出

    1 问题的提出

    与以往不具备分室温度可调的传统采暖系统不同，计量供热系统为热消费者提供了独立控制室温和热消费量的可能性。然而热不同于电，亦不同于水，各户独立的控制对它户基本无影响，热是可以传递的，某户处身的独立行为调节势必对他人产生影响，这种影响具体体现在：由于行为调节，某户可能将其室内温度保持在某个较低水平，而引起它户与之相邻的房间采暖设计热负荷加大，我们将这种现象称为邻室传热。邻室传热是通过分户隔墙及楼板发生的，本文将就邻室传热负荷的确定及对户内采暖管道系统的影响进行讨论。（参考《建筑中文网》）

    2 邻室传热负荷的计算方法

    2.1 邻室传热温差Δt1的分析计算：
    我们知道邻室传热发生在户间相邻的楼板与分户隔墙，其传热量可表达为：
    （1）
    式中：Ki、Fi ----第i个传热面的传热系数，W/（m2·℃）和传热面积，m2；
    n----邻室传热面的总个数；
    Δt1----邻室传热温差，℃；
    tn----室内设定温度，℃；
    tnx----不采暖房间的平衡温度，℃；
    式（1）中，Δt1的确定是求解的Qt关键，以下就Δt1的取值进行分析：
    2.1.1 分析依据的条件
    2.1.1.1 建筑物围护结构的传热系数取值按"二步节能"[1]要求。
    2.1.1.2 分析选取的"不采暖"房间被采暖房间相邻，且"不采暖"房间除邻室传热外无热量来源。
    2.1.1.3 采暖房间的室内设计温度tn=18℃，计算用室外温度tw= -9℃，冬季采暖室外平均温度tw= -1.5℃。
    2.1.2 "不采暖"房间在建筑物中的位置描述
    2.1.2.1 北向中间层、中间位置，特点是：仅有一面北向外围护结构，与之相邻的邻户房间也仅且面北向外围护结构，且外围护结构特征完全一致。（邻室传热面：楼板+楼板+分户墙）。
    2.1.2.2 南向中间层、中间位置，特点与①相同。（邻室传热面：楼板+楼板+分户墙）。
    2.1.2.3 北向角房间，中间位置，特点：有两面外围护结构（北、西），与之相邻的邻户房间也具有两面外围护结构（北、西），且外围护结构特征完全一致。（邻室传热面：楼板+楼板）。
    2.1.2.4 北向角房间，位于顶层，其余同③，但传热面只有一个楼板。
    2.1.3 典型房间的综合热特性β：

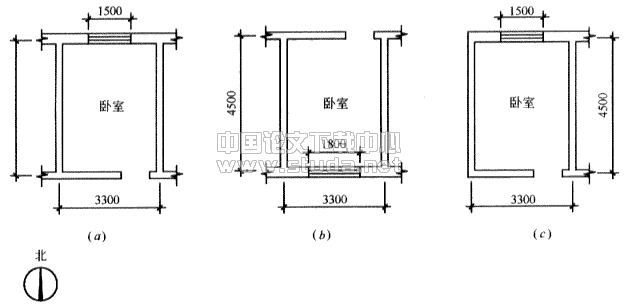

    图1a、b、c为南、北及角部三个典型房间平面，其中围护结构传热系数分别为：外墙KW=1.06W/(m2·K)，外窗（双层）KS=2.7W/(m2·K)，外窗（单层Kd=4.7W/(m2·K)，屋顶KR=0.7W/(m2·K)。根据以上数据，分别计算北向中间层、南向中间层、北向顶层、南向顶层、角房间中间层及角房间顶层各房间的实际热负荷（基准热负荷，不计邻室传热），计算过程略，计算结果见表1。根据表中计算结果，利用公式Q=β·（tn - tW），求β。β值即为典型房间的综合热属性，同样列于表1。其物理意义是，计算房间在室内外温差为1℃时的热负荷值，单位为W/℃。

    图1

    表1

    2.1.4 计算tn x、Δt1
    由房间热平衡关系可知，当"不采暖"房间从邻室获得的热量与该房间耗热量相等时，该房间达到温度稳定，故有：
    （2）
    由公式（2）并代入相关数据后，可计算出对应于（2）中4种房间不同座落位置时的值tnx。计算过程略，计算结果见表2。

    表2

    上行tW = -9℃，下行tW = -1.5℃，楼板K值为2.56 W/(m2·K)，分户墙K值为1.74 W/(m2·K)。
    2.1.5 实测结果的对比：上表所列的第①种情况与天津市龙潭小区节能示范工程中的2单元501室相近。1999.12.17～2000.2.1市房产研究所对2单元501室进行了测试，测试是在锁闭阀全关、无人居住的情况下进行的。测试结果如表3所示。

    室温实际测试结果 表3[3]

    将表中tW = -1.60℃，下行tW = -11.2℃, tW = - 4.5℃，代入式（2）计算并与实测结果对比，见表4。
    2.1.6 实际情况下的邻室传热温差Δt1、tn x：
    2.1.6.1 由表4可知，理论计算与实测结果存在一定偏差，平均为15%，而且均为实测室温高于理论计算值，产生这一现象的原因是理论计算是按稳定传热模型进行的，而实际热过程是非稳态，建筑砌体的蓄放热水作用（南向房间尤为明显）使室内平衡温度tn x向高于按稳态传热理论计算的tn x值的方向漂移。

    室温理论计算值与实测值比较 表4

    2.1.6.2 前述对室内温度的计算与实测均地在极端情况下进行的，即：户内散热器流量为零，室内无家具，无人居住。但在实际计量供热的情况下，产生这种情况的概率很小，一般情况是：存在行为调节，但最大幅度莫过于早上上班前，将散热器恒温阀设置在较低水平，晚上下班后将其恢复至正常水平，是一种周期行为。而且相对于某个房间温度而言，建筑砌体、家具处于周期性的蓄放热过程中，而且在室内维持正常温度时间，房间的家具、砌体均处于蓄热状态。考虑以上因素的计算tn x的热平衡方程为式（3），而不是式（2）。
    （3）
    上式中，除Q′S、Qf外，其余符号意义均同前，Q′S-散热器在温控阀低档设定值的散热量，据文献[2]中表2-18的实测数据，当散热器的相对流量为10%时，其相对散热量最低为36%，此处取Q′S =30%·QS，QS为同一组散热器在相对流量100%时的散热量，其数值应等于室内为室温tn时的房间热负荷，即：

    Q′S =0.3 QS =0.3β(tn - tw) W （4）

    式（3）中的Qf表示家具散热量，其含义是：当室温低于设计状态值tn时，室内家具必然产生向房间的散热，而且这种散热过程是非稳态的。有关Qf值的计算既无理论方法，亦为实测数据。这里尝试做一简单讨论，首先引用家具充满系数α，α= Vf / VR。Vf为家具体积，VR为房间体积，在讨论中家具的概念为"当量家具"即，所有真正含义上的家具，如桌、椅、床、柜等，以及纸制品、纺织品均视为家具。家具的体积，也不是通常意义上的空间体积，而将其视为单质实体（实心体）， 具有某个密度和某个比热，本分析中，取"当量家具"的密度为300kg/m3，比热为2000J/（kg·K）。在上述条件下，有：

    Qf =α VR Cρ(tn - tnx)/10×3600 W （5）

    将α=0.1, VR =3.3×4.5×2.8=41.58 m3，C=2000 J/（kg·K），ρ= 300kg/m3代入式（5）得：

    Qf =69.3(tn - tnx) W （6）

    Q′S 、Qf代入式（3）有下式：
    （7）
    同（4），计算Δt1 、 tn x，并将结果列于表5。

    考虑散热器最低散热量时的Δt1与t n x 表5

    上行tW= -9℃，下行tW= -1.5℃。
    对表5进行分析，不难发现以下几点：①室外计算温度tW的变化对Δt1的影响较有规律，为38%～40%之间，考虑tW= -9℃发生的频率较低，Δt1可取以应于tW= -1.5℃和tW= -9℃的中间值。②以南向房间为基准，朝向对Δt1的影响达30%。③以中间层为基准，房间位置对Δt1的影响达45%。④以非角房间为基准，同一层、非角房间与角房间的Δt1差别可达50%。
    综上，可以有这样的认识：邻室传热温差Δt1不应取一个固定数值，而应是一个取值范围，Δt1的具体取值必须考虑计算房间在建筑中的具体位置。

    2.2 邻室传热负荷的计算及分析
    以下根据表4与表5中的Δt1值（Δt1取对应于tW= -9℃和tW= -1.5℃时的算术平均值）分别计算"（2）"中的列四种位置时典型房间的邻室传热负荷以及所占基准热负荷的比例，负荷计算依据式（1）进行，所采用的各基础数据同前述，在此不再一一列出，计算结果见表6。

    邻室传热量及其占基准热负荷的比例 表6

    * （1）表示极端情况时的数值。（2）表示实际计量供热时的数值。

    由列于表6的计算结果，可以注意下面几个特点：①极端情况时的邻室传热量最多达到基础热负荷的65%以上，相当可观；②对于实际计量供暖工程，即无论何种行为调节，均保证散热器有最低流量，且房间均有人居住、有家具的情况下，邻室传热量较极端情况减少了55%以上，占基冷热负荷的比例也由最高65%降到了最高30%以下；③不同于以往的理解，不是顶层和角房间的邻室传热比例大，而是中间层非角房间的邻室传热比例大，其实深入分析可知，这生这一现象的原因是，角房间（中间层时）只有两个邻室传热面，而顶层角房间仅有一个邻室传热面，而且角房间，特别是顶层角房间的自向基准热负荷值较大。
    2.3 基于分析确定的Δt1值和邻室传热"可能性"系数N：
    2.3.1 关于Δt1值的建议
    Δt1的确定应该以实际计量供热的情况考虑，而不应以极端情况为依据，在此前提下并结合表6，建议Δt1的取值范围为Δt1=2～6℃，具体数值应根据计算房间的位置确定，可参考表7：

    不同位置房间的Δt1值 表7

    2.3.2 邻室传热可能性系数N
    邻室传热量计算公式中的n，指的是可能发生邻室传热的传热面个数，在实际住宅建筑中，一般当房间处在中间层非端部位置n=3（两个楼板，一面分户墙），处在中间层端部和顶层非端部位置时n=2（或为两个楼板，或为一个楼板和一面分户墙），处在顶层端部位时n=1（仅有一个楼板）。但是可能发生不等于一定发生，而且n越大，各传热面同时发生邻室传热的可能性就越小。例如即便是在相对安装率不高的"八大片"补建供热工程中也很少出现上、下和旁边三个房间均不采暖的情况，因此根据工程统计和分析，引入了邻室传热可能性系数或曰邻室传热概率系数N。根据表6中Q1（2）/Q数据，并结合"八大片工程"的效果反馈，采逆推的方法，得到N的建议取值：即，n=3时，取N=0.6；n=2时，取N=0.7；n=1时，取N=0.8。同时，式（1）表达为：
    （8）
    考虑N值的邻室传热量及其占基础热负荷的比例 表8

	①	②	③	④
Δt1（2）℃	2.48	1.91	3.8	5.48
Q1（2）（W）	242.93	187.1	288.73	208.73
NQ1（2）（W）	145.76	112.26	202.11	166.66
Q（W）	870.9	642.1	1277.6	1579.1
Q1（2）/Q（%）	27.29	29.12	22.60	13.19
NQ1（2）/Q（%）	16.73	17.47	15.82	10.55

    表8中计算数据，特别N Q1（2）/Q值与天津市"补建集中供热工程室内系统施工图设计的方案意见"中推荐的数据基本吻合，该意见建议："考虑补建工程多为旧住宅，同时注意到计量供热时存在恶毒邻室传热问题，因此在参考原建筑图纸或依据建筑现状进行热负荷计算时，宜进行如下修正：①顶层及顶层相邻的房间计算热负荷应乘以1.2。②其余各房间的计算热负荷应第以1.15。（注：这里所指的计算热负荷，为按有关规范及手册计算所得的总热负荷。）该建议提出的两个数据，1.2、1.15，是本研究中间研究结论的应用，但考虑到了旧建筑屋顶保温现状不好的情况。"
    依据这一规定设计的天津市补建供热系统（其系统形式与新建住宅计量供热系统形式完全相同），经过一个采暖季的运行实践证明，相关数据的取值是合理的。

    3 邻室传热对户内采暖水系统的影响：

    邻室传热导致房间实际计算热负荷增加，其对户内系统的影响体现在两个方面：①散热器散热面积应有所增加。②管道系统流量加大，或户内系统计算温差增加。关于①很好理解，因为补偿邻室传热增加热负荷，必然增加散热器面积，而关于②有两种观点，一种认为户内管道系统的计算应以基准热负荷为依据，不超高频入邻室传热量。另一种认为户内管道系统应以计入邻室传热后的热负荷为依据进行计算。两种观点的本质区别在于，采用第一种观点计算户内管道系统，管径规格较小。但当发生邻室传热时，户内系统的供回水温差，或某组散热器的进出水温差会有所加大，而采用第二种观点，户内系统管径规格有所增加，但发生邻室传热时，户内系统的供回水温差不会超过设计温差。因为邻室传热并非必然事件，而是或然事件，也就是说可能发生，也可能不发生，而我们不希望为了一种不确定的热负荷附加而去加大户内管道系统的规格，同时也不希望在邻室传热产生时，因为没有按照有邻室传热的热负荷计算管道系统的规格，而导致散热器散热量不足。所以需要一个判定准则，即，在何种情况下管道系统计算可以不超高频入邻室传热附加，在何种情况下应计入，以下对这一准则进行讨论，讨论这一准则的基础是，散热器的散热量总是按计入邻室传热负荷考虑的，为Q′S = Q R + Q1 =（1.11～1.18）QS (Q R----基准热负荷，W；Q 1----邻室传热负荷，W)。对应Q S的散热器设计工况水量G′ = Q′S /1.6×Δt。而当按基准热负荷进行户内系统水力计算时，散热器设计工况流量为G = QS /1.6×Δt。
    产生邻室传热时，即希望散热器散热量达Q′S时，散热器流量小于实际所需流量。用相对流量G/ G′×100%表示这种差别，并认为因相对流量降低而引起的散热量下降不大于5% Q′S时为工程可接受，为保证分析结果的适用性，选择对水量变化较第三的对流散热器为分析对象，这里引用文献[2]所载对某型号对流散热器的一组测试数据，见表9

    相同设计热负荷，不同供回水温差、不同供回水温度下的室温、散热量、流量 表9

    由表中数据可知，当温差为25℃、15℃、10℃时只要相对流量大于80%、70%、60%，就可保证相对散热量大于96%，即实际散热量下降小于5% Q′S。而相对流量G/ G′×100%= QS / Q′S ×100%= QS /（1.11～1.18）×100%=（90～85）%。比照上表，在此相对流量范围内散热量的下降仅有（1%～3%）QS，这样的数据在工程设计中是完全可以接受的，此时散热器的温降仅增加了1%～3%。因此我们在"规程"中规定，邻室传热附加的热负荷不参与户内管道系统的水力计算是合理的。

    参考文献

    1 民用建筑节能设计标准（采暖居住部分）
    中华人民共和国行业标准（JGJ26-95）
    2 李建兴，计量供热相关问题研究，天津大学博士学位论文
    3 示范节能住宅热工性能测试及研究报告，天津市房产住宅研究所，2000，3
